在本階段的工作中，需要實現一個由GPIO模擬的I2C從機工程設計，以前只使用GPIO模擬I2C設計過主機，對于從機的設計，還是首次。下面就講本次工作中從機設計思想做詳細記錄。

I2C的簡單總結

對于I2C信號，需要有START，STOP，ACK，NACK，以及接收DATA。接收DATA是在SCL的低電平可能發生跳變，START和STOP是在高電平跳變。當SCL保持高電平的時候，SDA從H跳變到L，即為START；當SCL保持高電平的時候，SDA從L跳變到H，即為STOP。

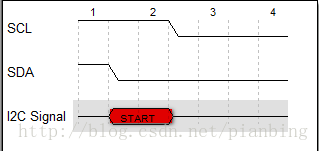

START信號：

圖1

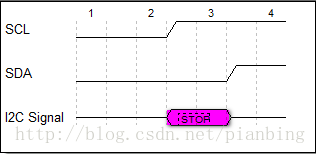

STOP信號

圖2

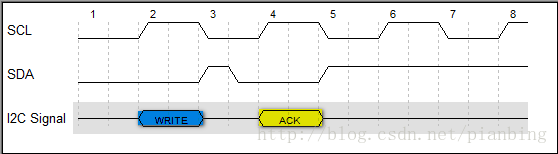

ACK信號

圖3

主機下發地址以及讀寫信號

圖4

程序設計以及分析

//為所使用的硬件平臺的寄存器配置

#define WAIT_IIC_SCL_HIGH   while ( !GET_SCL_DAT )

#define WAIT_IIC_SCL_LOW    while ( GET_SCL_DAT )

#define WAIT_IIC_SDA_HIGH   while ( !GET_SDA_DAT )

#define WAIT_IIC_SDA_LOW    while ( GET_SDA_DAT )

#define IIC_WAIT_START      WAIT_IIC_SCL_HIGH;  WAIT_IIC_SDA_LOW

#define IIC_WAIT_STOP       WAIT_IIC_SCL_LOW; SDA_IN; WAIT_IIC_SCL_HIGH; WAIT_IIC_SDA_HIGH

#define IIC_SLAVE_SEND_LOW  WAIT_IIC_SCL_LOW; SDA_OUT; SET_SDA_LOW; WAIT_IIC_SCL_HIGH

#define IIC_SLAVE_SEND_HIGH WAIT_IIC_SCL_LOW; SDA_OUT; SET_SDA_HIGH; WAIT_IIC_SCL_HIGH

#define IIC_SLAVE_SEND_ACK  IIC_SLAVE_SEND_LOW

#define IIC_SLAVE_SEND_NAK  IIC_SLAVE_SEND_HIGH

• 初始化

void iic_init(void)  // 完成GPIO作為I2C的初始化

完成GPIO時鐘寄存機配置等功能。

• 接收地址以及讀寫命令模塊

for(bitcount = 0; bitcount < 7; bitcount ++)

{

    WAIT_IIC_SCL_LOW;

    WAIT_IIC_SCL_HIGH;

    iic_slv_addr <<= 1;  //先移位，再讀數

    if(GET_SDA_DAT)

        iic_slv_addr |= 0x01;

    else

        iic_slv_addr |= 0x00;

}

iic_slv_addr <<= 1;

// 讀取7位地址

WAIT_IIC_SCL_LOW;

WAIT_IIC_SCL_HIGH;

if(GET_SDA_DAT)

    iic_master_rw = 1;

else

    iic_master_rw = 0;

// 讀寫標志位

if (iic_slv_addr == SLAVE_ADDR)

    IIC_SLAVE_SEND_ACK;    // 地址正確，從機發送ACK信號

從機接收接口定義以及說明

uint8_t L_i2c_rx( uint8_t xdata *pDestBuf, uint16_t *wRecLen);

pDestBuf：接收數據保存的目的地址 wRecLen：實際接收到的數據的長度

接收核心代碼分析

while(!recFinish)

{

    for(bitcount=0; bitcount<8; bitcount++)

    {

        while(GET_SCL_DAT);

        SDA_IN;

        while(!GET_SCL_DAT);

    r0 = GET_SDA_DAT;

    while(GET_SCL_DAT)

    {

        r1 = GET_SDA_DAT;

        if((r0 == 0) && (r1 == 1))

        {

            recFinish = 1;

            return 0;

        }

    }

    rxbyte <<= 1;

    if(r1)

        rxbyte |= 0x01;

    else

        rxbyte |= 0x00;

}

buf[len] = rxbyte;

len++;

IIC_SLAVE_SEND_ACK;

在從機接收完地址以后，如果讀寫標志位是寫（L），接下來，從機就會接收數據，接收數據完成的標志為接收到了STOP信號，就必須在從機發完ACK后的第一個SCL高電平時檢測是否有SDA從H跳轉到L，如果發生了，接收程序結束，如果沒有發生跳變，繼續接收數據的bit7，bit6，……bit0.

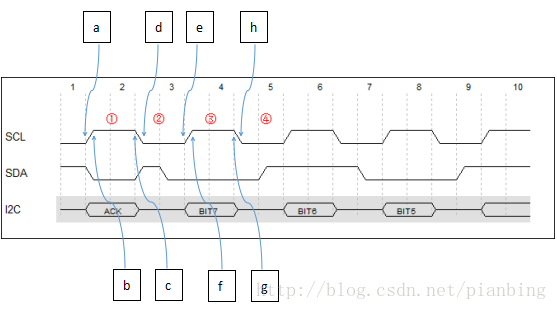

圖5

根據圖5，在時鐘節拍①中從機發送ACK信號以后，因為GPIO的采樣頻率遠大于I2C的始終頻率（設計中使用100K），所以需要在發送ACK后，要等待SCL變為L，在上面的代碼中體現在c點，在時鐘節拍②中，SDA可能會發生變化。最重要的時需要在時鐘節拍③內采樣SDA，判斷是否有變化（即從f到g中連續采樣SDA），如果發生了SDA從H到L，那么就認為接收到了STOP信號，跳出接收數據的函數；如果發生SDA從L到H，會被認為是一個異常的信號（START信號，但不應該在此時出現，上段代碼中沒有處理此異常情況，請注意），同樣也需要跳出接收數據的函數；如果SDA沒有發生任何變化，同時等待到SCL發生由H到L的變化，則意味著接收到了下一字節的bit7……

這樣最核心的問題就變為怎樣判斷在時鐘節拍③中SDA是否發生了變化，并且發生了怎樣的變化。設計的思想為：在f點（上升沿）后取第一個SDA的采樣值r0，遍歷時鐘節拍③直到g點（下降沿），連續采樣SDA的下一個采樣值r1，當在時鐘節拍③內，只要發生了r1 ！= r0的時候，馬上跳出接收數據程序。但如果r1 === r0，在檢測到h點的時候，才把r1賦值給接收字節rxbyte.

以上采樣能夠成功的一個前提是：SDA在SCL每一時鐘節拍的變化能夠被采樣到。

在此假設GPIO的時鐘為2MHz，SCL的傳輸速度為100KHz，時序關系如下圖所示：

圖6

上圖是比較理想的SCL的時鐘周期信號，在每半個SCL的時鐘周期中，有10個采樣點，這樣確保了SCL上升沿后的第一個GPIO采樣到了r0=0，也能在后5個采樣點中采到了r1=1，在這種情況下，不會發生任何錯誤。

但是，實際情況并非如此，在GPIO模擬I2C的SCL信號中，占空比并不是50%，如果此時SDA的變化在GPIO第一個采樣沿之前就發生了變化，那么就無法采樣到正確的電平變化信號。

所以，以上設計方法能夠成功的前提為：SDA并不會在緊靠著SCL的上升沿或者下降沿而變化，也就是說SDA的任何變化，都能被GPIO的時鐘采樣到。

• 從機發送接口定義以及說明

uint8_t L_i2c_tx(const uint8_t xdata * pSendBuf, uint16_t wSendLen);

pSendBuf：發送數據緩存地址 wSendLen:發送數據的長度

發送核心代碼分析

for(bytecount = 0; bytecount < len; bytecount ++)

{

    txmask = 0x80;

    txbyte = buf[bytecount];

    for(bitcount = 0; bitcount < 8; bitcount ++)

    {

        WAIT_IIC_SCL_LOW;

        SDA_OUT;

        if ( txbyte & txmask )

            SET_SDA_HIGH;

        else

            SET_SDA_LOW;

        WAIT_IIC_SCL_HIGH;

        txmask = txmask >> 1;

    }

    WAIT_IIC_SCL_LOW;

    SDA_IN;

    WAIT_IIC_SCL_HIGH;

    if ( GET_SDA_DAT )

        break;

}

return (bytecount);

for(bytecount = 0; bytecount < len; bytecount ++)

{

    txmask = 0x80;

    txbyte = buf[bytecount];

    for(bitcount = 0; bitcount < 8; bitcount ++)

    {

        WAIT_IIC_SCL_LOW;

        SDA_OUT;

        if ( txbyte & txmask )

            SET_SDA_HIGH;

        else

            SET_SDA_LOW;

        WAIT_IIC_SCL_HIGH;

        txmask = txmask >> 1;

    }

    WAIT_IIC_SCL_LOW;

    SDA_IN;

    WAIT_IIC_SCL_HIGH;

    if ( GET_SDA_DAT )

        break;

}

return (bytecount);

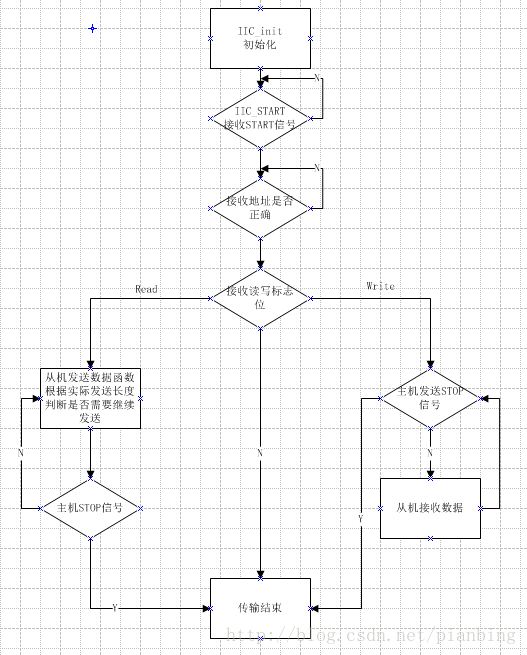

流程圖
